FCCL ED Kupferfolie
Schnelle Details
Dicke: 0,012-0,070 mm
Breite: 5-520 mm
Länge: 500-5000 M
ID: 76 mm, 152 mm
Legierung: T2, C11000, C1100, C101, E-Cu58
Temperatur: Hoch
Eigenschaften:
1. Die behandelte Folie in Grau oder Rot
2. Hohes Profil mit Eigenschaften von LP-S-B/R, geeignet für FCCL
3. Die Kornstruktur der Kupferfolie führt zu hoher Flexibilität
4. Ausgezeichnete Ätzleistung
5. Niedriges Profil ermöglicht die Herstellung feiner Schaltungsmuster
Anwendung:
1. Gieß- und Laminierungs-FCCL
2. Superfeines Muster FPC
3. Chip-on-Flex (COF) für LED
Vergleich zwischen CA-Kupferfolie und ED-Kupferfolie
1. Verfahren: gewalzte Kupferfolie (Walzverfahren), ED-Kupferfolie (Galvanisierungsverfahren)
2. Festigkeit und Zähigkeit: gewalzte Kupferfolie hat eine flockige Kristallstruktur, daher ist die Festigkeit und Zähigkeit besser als bei elektrolytischer Kupferfolie, daher wird der Großteil der gewalzten Kupferfolie in flexiblen Leiterplatten verwendet.
3. Breite: Breite der gewalzten Kupferfolie ≤ 620 mm, Breite der elektrolytischen Kupferfolie ≤ 1380 mm
4. Dichte: gewalzte Kupferfolie höhere Dichte, die Oberfläche ist relativ glatt, förderlich für die Herstellung von Leiterplatten nach der schnellen Übertragung des Signals, so dass Hochfrequenz-Hochgeschwindigkeitsübertragung, feine Linien Leiterplatten auch einige Kalandrierkupferfolie verwendet.
5. Oberflächenbehandlungsbreite:gewalzte Kupferfolie ist durch die breiteste effektive Breite der Oberflächenbehandlung von 520 mm begrenzt.
Typische Eigenschaften von elektrolytischer Kupferfolie (für FPC oder Innenschicht von HDI)
|
Klassifizierung
|
Einheit | Anforderung | Testmethode | |||||||
| Folienbezeichnung | / | 1 | H | M | 1 | IPC-4562A | ||||
| Nenndicke | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | IPC-4562A | |||
| Flächengewicht | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Reinheit | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Folienprofil | Glänzende Seite (Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Matte Seite (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Zugfestigkeit | R.T. (23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T. (180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Dehnung | R.T. (23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. (180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Schälfestigkeit (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Löcher & Porosität | Anzahl | Nein |
IPC-TM-650 2.1.2 |
|||||||
| Anti-Oxidation | R.T. (23℃) | 180 Tage | / | |||||||
| H.T. (200℃) | 60 Minuten | / | ||||||||
1. Standardbreite 520 mm, max. Breite 1295 (±1) mm, kann nach Kundenwunsch zugeschnitten werden.
Wir testen die Schälfestigkeit mit PI, bitte bestätigen Sie dies mit Ihrem PP.

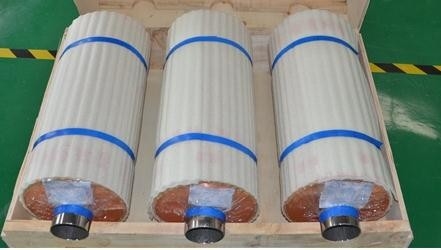

ED Kupferfolien-Paketfotos :
FAQ:
Q1: Was ist Ihre Garantie?
A: Alle unsere Produkte haben 6 Monate Garantie nach Erhalt der Ware, bei Qualitätsproblemen können Sie uns kontaktieren.
Q2: Wie ist Ihre Lieferzeit?
A: Die übliche Lieferzeit beträgt 5-35 Werktage. Die spezifische Lieferzeit hängt von den Artikeln und der Menge Ihrer Bestellung ab.
Q3: Was ist Ihre Mindestbestellmenge?
A: Das MOQ beträgt 150 kg.
Q4: Können Sie die Probe liefern?
A: Wir können Muster liefern, um die Qualität vor der Großbestellung zu überprüfen. Aber der Preis ist der Musterpreis, nicht der Großhandelspreis.
Q5. Testen Sie alle Ihre Waren vor der Auslieferung?
A: Ja, wir haben 100% Test vor der Auslieferung.
Q6. Wie ist Ihre Standardbreite?
A: 520 mm und 620 mm, wir akzeptieren Anpassungen für die Breite. Wir können es nach Ihren Wünschen zuschneiden, nachdem wir dies besprochen haben.
