Elektrolytische Leiterplatten-Kupferfolie
Spezifikation:
1. CCL/PCB-Kupferfolien werden wie folgt klassifiziert: STD, HTE, VLP, FCF und RTF.
2. Jetzt sprechen wir über HTE-Kupferfolie.
3. Für S-HTE-Kupferfolie können wir gängige Dicken herstellen, wie z. B. 12 μm, 18 μm, 25 μm, 35 μm usw.
4. Die maximale Breite beträgt 1295 mm.
5. Die Verwendung von S-HTE-Kupferfolie: Weit verbreitet in der Abschirmung von Signalen sowie in elektronischen Drähten und Kabeln.
Technische Daten:
|
Klassifizierung |
Einheit |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Cu Gehalt |
% |
≥99.8 |
||||||
|
Flächengewicht |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Zugfestigkeit |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
Dehnung |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
Rauheit |
Glänzend (Ra) |
μm |
≤0.4 |
|||||
|
Matt (Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
Schälfestigkeit |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
Abbaurate von HCΦ(18%-1hr/25℃) |
% |
≤5.0 |
||||||
|
Farbänderung (E-1.0hr/190℃) |
% |
Gut |
||||||
|
Löten Floating 290℃ |
Sek. |
≥20 |
||||||
|
Nadelloch |
EA |
Null |
||||||
|
Preperg |
---- |
FR-4 |
||||||
Eigenschaften:
1. Feine und gleichmäßige Kristallstruktur;
2. Niedriges Profil, hohe Intensität;
3. Hohe Dehnung und glatte Oberfläche.
Metallographisch:

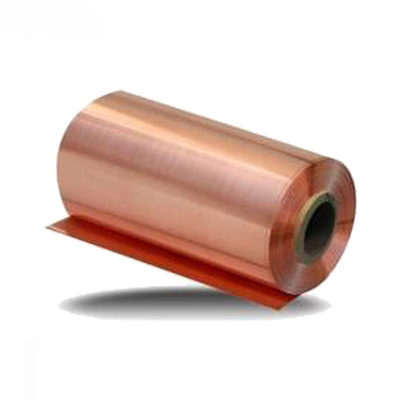

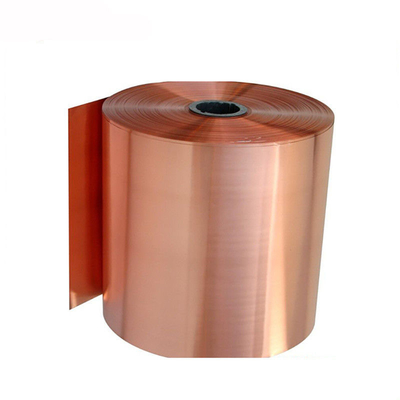

Produktfoto
Unser Service:
1. Die Qualität der Kupferfolie ist ein sehr wichtiger Faktor für die Qualität der Leiterplatte. Wir können Ihnen ein Muster in A4-Größe zum Testen zur Verfügung stellen,
2. Darüber hinaus haben wir, um unser Geschäft fairer zu gestalten, den "Trade Assurance Service" auf Alibaba eröffnet, ein bestimmter Betrag gewährleistet die online Geschäft. Dies sichert einen reibungslosen Geschäftsablauf.
3. Unsere Kupferfolie wird direkt ab Werk geliefert, gleichzeitig ist der Kupferfolienpreis auch der Originalpreis.
