Herkunftsort: | CHINA |
Markenname: | OEM |
Zertifizierung: | ISO / SGS / RoHS |
Min Bestellmenge: | 50KG |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Export des Holzetuis |
Lieferzeit: | 10 - 15 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 550T pro Monat |
Name: | Elektrolytische kupferne Folien für PWB-Phenolharz logierenen Epoxidbrett | Paket: | STANDARDexport-HOLZKISTE |
---|---|---|---|
Anwendung: | Batterie FPC FCCL PWB | Stärke: | 0.006mm |
Legierung oder nicht: | Unlegiert | Oberfläche: | einzel-Polier; doppel-Polier; Ni-überzogen |
Material: | Rotes Kupfer, reine kupferne Folie | Verarbeitung des Services: | Decoiling, schneiden |
Chemikalie: | Cu nicht kleiner als 99,97% | Form: | Streifen-Spulen-Rolle |
Markieren: | 0.006mm Electrolytic Copper Foil,3oz Electrolytic Copper Foil,2oz Electrolytic Copper Foil |

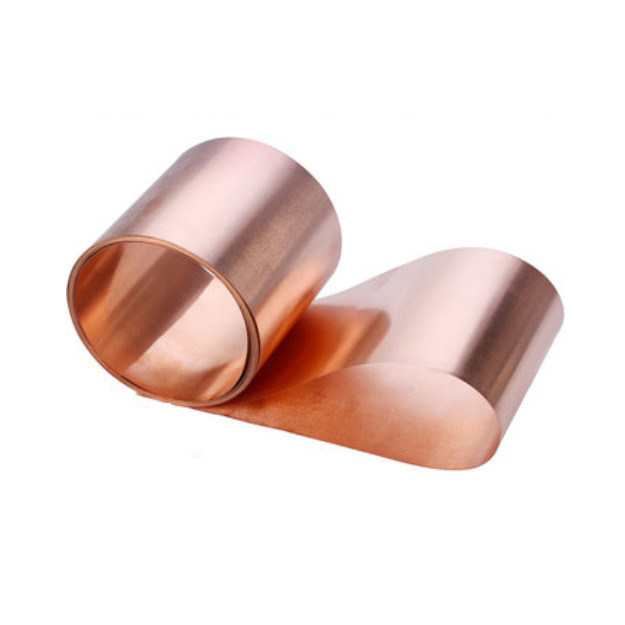

0.006mm Abschirmungsccl/PWBs elektrolytische kupferne Folie
Beschreibung:
Elektrolytische kupferne Folie ist ein wichtiges Material für die Fertigung von kupfernen plattierten Laminaten (CCL) und Leiterplatten (PCBs) und Lithium-Ionen-Batterien. In der schnellen Entwicklung der heutigen Industrie der elektronischen Informationen, wird elektrolytische kupferne Folie das „neurale Netz“ des elektronischen Produktsignals und der Kraftübertragung und der Kommunikation genannt. Seit 2002 hat der Produktionswert von Chinas Leiterplatten den dritten Platz in die Welt angemeldet. Wie das Substratmaterial für PCBs, CCL auch dem drittgrößten Produzenten in der Welt gestanden hat.
Elektrolytisches kupfernes Folienproduktionsverfahren ist, der Hauptprozeß hat drei einfach: Lösungsfolie, Oberflächenbehandlung und Produktaufschlitzen. Sein Produktionsverfahren scheint einfach, aber es ist eine Kombination von Elektronik, von Maschinerie und von Elektrochemie, und es ist ein Produktionsverfahren, das besonders strenge Produktionsumwelt erfordert.
Eigenschaften:
1. die behandelte Folie in Grauem oder in Rotem
2. Hohe Schälfestigkeit
3. Gute Ätzungsfähigkeit
4. Ausgezeichnete Adhäsion zur Ätzung zu widerstehen
Anwendung:
1. Phenolharzbrett
2. Epoxidbrett
Typische Eigenschaften der kupfernen Standardfolie
Klassifikation
|
Einheit | Anforderung | Prüfmethode | |||||||||||
Folien-Bezeichnung | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
Nenndicke | / | 12um | 1/2 UNZE | 3/4 UNZE |
1 Unze |
2 Unze |
3 Unze |
IPC-4562A | ||||||
Bereichs-Gewicht |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
Reinheit | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
Folien-Profil | Glänzende Seite (Ra) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
Mattseite (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
Dehnfestigkeit |
R.T. (23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
Verlängerung |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
Thema | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
Schälfestigkeit (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
Pinholes&porosity | Zahl | Nein |
IPC-TM-650 2.1.2 |
|||||||||||
Anti-Oxidation | R.T. (23℃) | Tag | 180 | / | ||||||||||
H.T. (200℃) | Minuten | 60 | / |
1. Standardbreite, 1295 (±1) Millimeter, Mai nach Ansicht des Kundenantragschneiders.
2. Wir prüfen die Schälfestigkeit mit prepreg FR-4 (Tg140), reconfirm bitte mit Ihren S.
