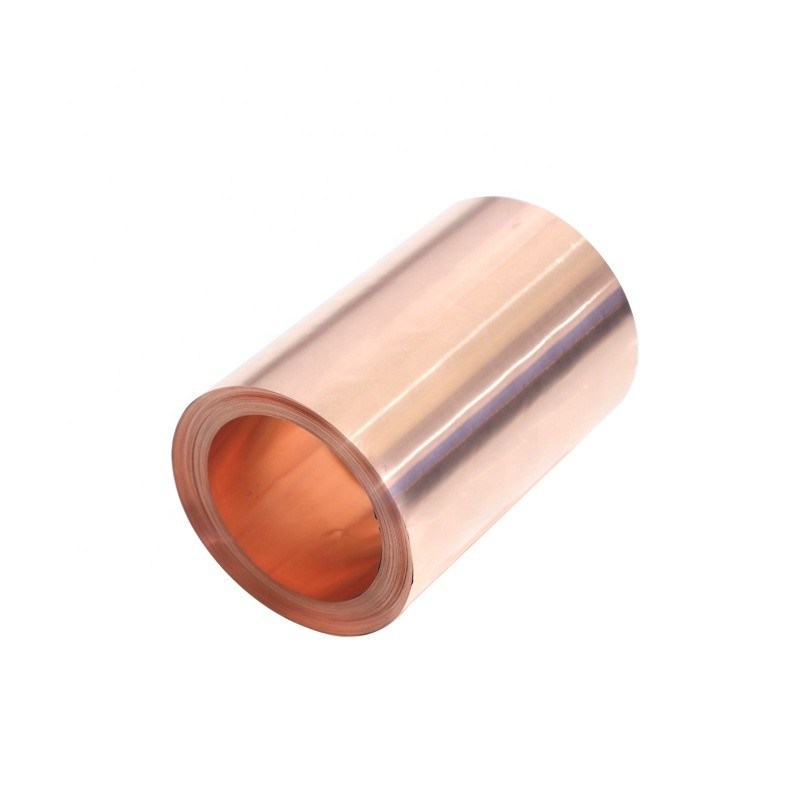

Elektrolytische flexible RA-Kupferblechrolle
Produktdetails
600 mm Kupferblechrolle
,100 um Kupferblechrolle
,12 um Kupferblechrolle
Produktbeschreibung
Elektrolytische flexible RA Kupferfolienrollen
Abmessungsbereich:
Dickenbereich: 12μm~100μm,
Breite (max.): 600 mm
Eigenschaften:
- Hohe Flexibilität und Dehnbarkeit
- Gleichmäßige und glatte Oberfläche
- Gute Ermüdungsbeständigkeit
- Starke Antioxidationsmittel
- Gute mechanische Eigenschaften
Anwendungen:
Flexible Kupferkaschierung (FCCL), feine Leiterplatten FPC, LED-beschichtete Kristall-Dünnschicht.
Merkmale:
Das Material hat eine höhere Dehnbarkeit und eine hohe Biegefestigkeit ohne Risse.
Tabelle 1: Eigenschaften von hochflexibler gewalzter Kupferfolie FPC T2 (IPC-6542)
|
Artikel |
Einheit |
Parameter |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Masse pro Einheit (±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Temperatur |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Oberflächenrauheit |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Zugfestigkeit |
Normal Temp / 23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Hohe Temp / 220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Dehnung |
Normal Temp / 23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Hohe Temp / 220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Ermüdungsbeständigkeit (geglüht) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maximaler Widerstand |
Ωmm2/m |
0.0181 |
|||||
|
Elektrische Leitfähigkeit |
% |
≥98.3% |
|||||
|
Film- und Klebeschichten |
Sofortige Temp. 300℃/10s |
Film- und Klebstoffpaste nach vorübergehender Temperatur ohne Blasenbildung oder Delamination. |
|||||
|
Anti-Oxidation |
H.T.(200℃) |
Minute |
Verändert die Farbe nicht innerhalb von 60 Minuten |
||||
|
Ergebnisse des Lochtests |
Stück/m² |
Lochbereich größer als 0,5 mm², 0,005 Stück/m² |
|||||
Hinweis: 1. Obige Zahlen basieren auf dem Material mit 0,05 mm Dicke und 600 mm Breite.
2. Normalerweise werden Kupfer, Kobalt und Nickel auf die raue Oberfläche aufgetragen.
3. Die Testmethode entspricht unserem Firmenstandard.
