105um Einzelne glänzende schwere ED-Leiterplatten-Kupferfolie
| Legierungsnummer: | C11000 | Material: | Rotkupfer |
|---|---|---|---|
| Form: | Blattgröße | Dichte: | 8,9g/cm3 |
| Dicke: | 1/4OZ~3OZ(9um~105um) | Breite: | 1295 mm * 1295 mm |
| Anwendung: | Fahrzeug | HS -Code: | 7410110000 |
| Hervorheben |
3OZ Leiterplatten-Kupferfolie,2OZ Leiterplatten-Kupferfolie,105um Leiterplatten-Kupferfolie |
||

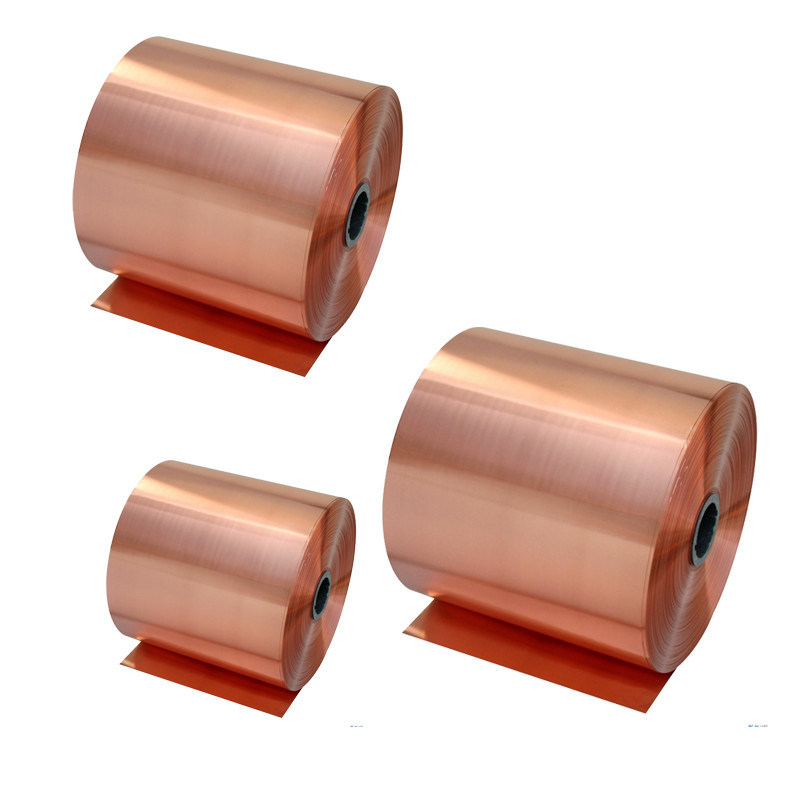

105um Einzelne glänzende, schwere ED-Leiterplatten-Kupferfolie
Spezifikationen:
Wir bieten 1/3oz/ft² bis 2oz/ft² (Nenndicke 105μm~500μm) sehr flache, hochtemperaturdehnfähige und schwere (VLP-THE-HF) ED-Kupferfolien an, diese sind als Blattware erhältlich; die maximale Breite beträgt 1295 mm. Sie weisen die perfekten physikalischen Eigenschaften einer feinen und gleichmäßigen Kristallstruktur, eines niedrigen Profils, einer hohen Festigkeit und einer hohen Dehnung auf und verfügen zudem über die Leiterplattenherstellungsleistungen einer hohen Schälfestigkeit, keiner Kupferpulverbewegung und eines klaren Bildes. Sie können bei der Herstellung von Extremstrom-Leiterplatten verwendet werden, die in den extremeren Schaltungen der Elektrizitätsversorgung und der Kraftfahrzeuge eingesetzt werden.
Dicke: 1/4OZ～3OZ(9µm～105µm)
Max. Größe: 1295mm×1295mm
Leistung:
|
Klassifizierung |
Einheit |
9μm |
12μm |
18μm |
35μm |
70μm |
105μm |
|
|
Cu Gehalt |
% |
≥99.8 |
||||||
|
Flächengewicht |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
Zugfestigkeit |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
Dehnung |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
Rauheit |
Glänzend (Ra) |
μm |
≤0.43 |
|||||
|
Matt (Rz) |
≤3.5 |
|||||||
|
Schälfestigkeit |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
Abbaurate von HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
Farbänderung (E-1.0hr/200℃) |
% |
Gut |
||||||
|
Löten Floating 290℃ |
Sek. |
≥20 |
||||||
|
Aussehen (Punkt und Kupferpulver) |
---- |
Keine |
||||||
|
Nadelloch |
EA |
Null |
||||||
|
Größentoleranz |
Breite |
mm |
0~2mm |
|||||
|
Länge |
mm |
---- |
||||||
|
Kern |
Mm/Zoll |
Innendurchmesser 79mm/3 Zoll |
||||||
Metallographisch:
CCL Dicke 9 Mikron Rot-PCB-Kupferfolie
Breite 1295 mm ED Reines elektrolytisch abgeschiedenes Kupferfolie
9um 12um 18um 35um Hochdichte FPC PCB Kupferfolie
